YS131XRL
Produktinformationen "YS131XRL"
Elektrischer Türöffner DIN rechts/links

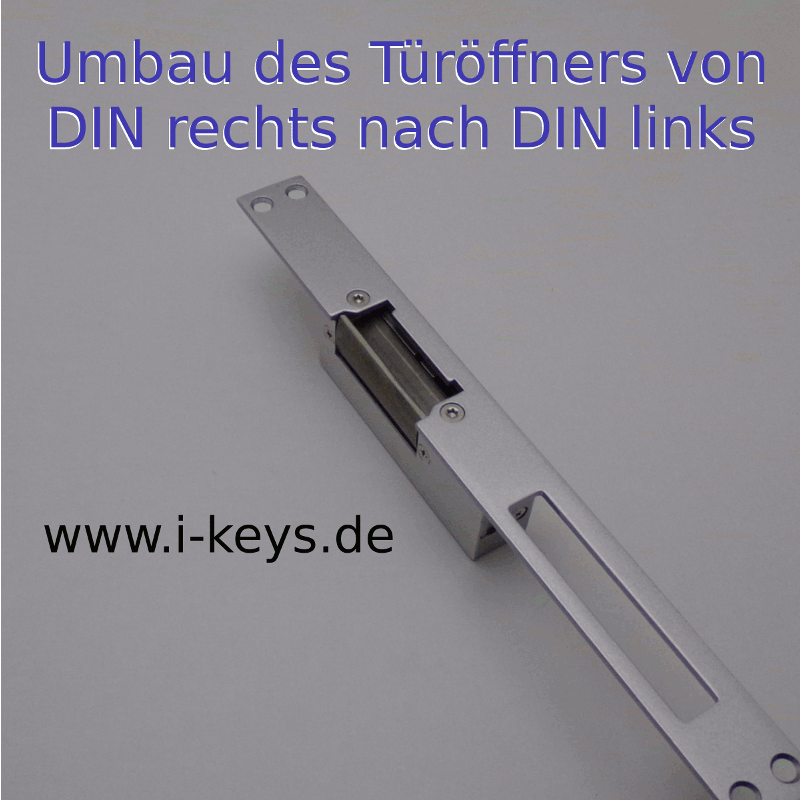

Umbau DIN rechts/links

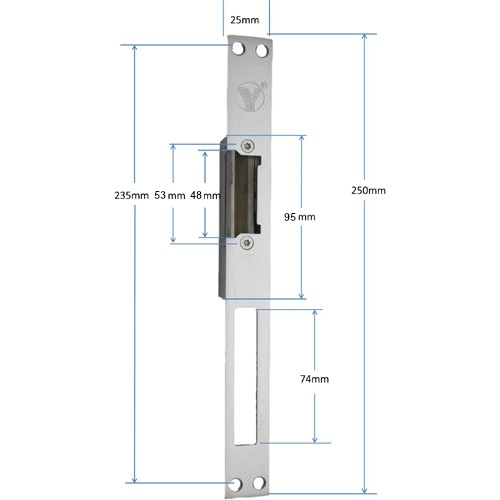

Einsteck-Türöffner mit Flachschließblech (lang)
Mit integrierten Rückmeldekontakt (Fallenkontakt) als Reed Relais ausgeführt (NO - grün, COM - weiß, NC - gelb)
Tür zu = weiß + grün = Durchgang (0 Ω) | weiß + gelb = offen
Tür auf = weiß + gelb = Durchgang (0 Ω) | weiß + grün = offen
Für die Überwachung von Tür 1 (Relais 1) am SC3000NT und SC900NT Controller wird die grüne Ader mit S1 und die weiße Ader mit GND am Controller angeschlossen.
für 12V DC Gleichspannung
Funktion Arbeitsstrom
Stromaufnahme ca. 220mA
bis 800kg getestet
inkl. langem Türschild aus Edelstahl
inkl. Befestigungsschrauben und Freilaufdiode
für alle gängigen Türen geeignet
Der Rückmeldekontakt dient als Information an den Türcontroller (z.B. SC3004NT) ob die Tür geschlossen ist, bzw. aufgehalten wird oder ohne Berechtigung geöffnet wurde. Am Controller werden die beiden Adern grün und weiß an der Doppelklemme / Anschluss S1 angeschlossen.
