Die für den Logistikbereich entwickelten Transponder mit UHF Antenne (EPCglobal, ISO 18000-6C Standard) werden zunehmend auch in anderen Anwendungsbereichen wie Zutrittskontrolle, Car Ident (Fahrzeugerkennung im Parkhaus, Lagerbereich, Transporttechnik ...) und Gastronomie eingesetzt. Der große Lesebereich von bis zu 10m ermöglicht eine Hand-Free Erkennung der Transponder mit UHF Tags. Da die UHF Transponder durch Wasser und Metall abgeschirmt werden, dürfen diese im Sichtbereich nicht durch Personen oder metallische Stoffe verdeckt werden. In unserem Shop sind Transponder Karten, Label und Schlüsselanhänger mit UHF Chip erhältlich.
ISO-Karte Dual , LF und UHFRFID Chip EM4102 (Universal) und EPC Gen2ISO18000-6CFrequenz: 125 khz und 868 MhzMaße: 85mm x 54mm x 0,8mmFarbe: weißAufdruck Chipnummer: nein Für die Bedruckung mit Transferdruck geeignet.
Reichweite je nach Empfangsantenne bis zu 10m
Wir bedrucken Transponder Karten mit Ihren Logo Design und Nummerierung nach Ihren Vorgaben:
Schwarz- und Weißdruck mit Transferdruck Lieferzeit ca. 1 Woche
Farbdruck mit Transferdruck Lieferzeit ca. 1 Woche
Farbdruck mit Offsetdruck Lieferzeit ca. 6 Wochen

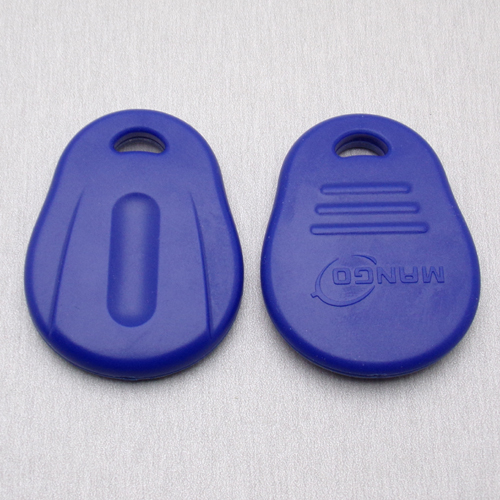

UHF RFID SchlüsselanhängerRFID Chip: EPC Gen2Frequenz: 868 Mhz, UHFReichweite je nach UHF Antenne, bis zu 5mMaße: 39mm x 30mm x 3mmSchlüsselring: neinFarbe: blau mit weißer Scheibe
Nur für UHF Antennen im EPC ModusReichweite je nach Empfangsantenne bis zu 5m
KFZ-TransponderRFID Chip: ISO-18000-6CFrequenz: 868 MhzReichweite je nach Leseantenne bis zu 10mMaße: 135x21x14mmFarbe: schwarzAufdruck Chipnummer: neinAufkleber Chipnummer: neinSelbstklebend: jaund mit Bohrungen für SchraubbefestigungReichweite je nach Empfangsantenne bis zu 10m
passende Leseantenne
Transponder Armband aus SilikonWasserdicht und robustRFID Chip: ISO-18000-6CFrequenz: 868 Mhz, UHFeingebettetes Silikonarmband3 fach verstellbare BandlängeFarbe: blau
geringe Reichweite von ca. 1m
Komplettanlage als Leihstellung für 10 Tage, die Rückversandkosten trägt der Besteller.Die Anlage kann wie geliefert für 560 Euro netto gekauft werden.UHF Antenne, inkl. Netzteil, Sboard Controller, 6 verschiedene Transponder, Schaltanzeige und Relaisausgang.Sperrzeit: 5 Sekunden (gilt nur für den aktuell zuletzt gelesenen Transponder)

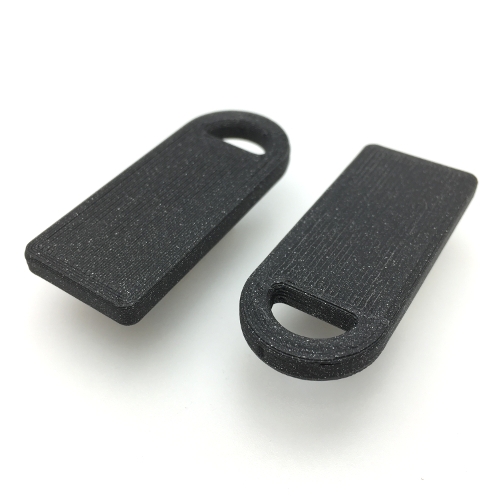

Schlüsselanhänger aus dem 3D-DruckerRFID-Chip: EPC Gen2Frequenz: 868 Mhz, UHFReichweite je nach UHF-Antenne, bis zu 5mMaße: 47mm x 20mm x 5mmSchlüsselring: neinFarbe: spaceblackReichweite je nach Empfangsantenne bis zu 5m
Weitbereichsantenne oder Distanzantenne mit extremer Reichweite für KFZ oder LKW-ZufahrtskontrolleGeeignet für alle berührungslosen UHF-Transponder 868Mhz oder kompatibleSabotagesicher da die Auswerteelektronik im Sicherungsbereich montiert wirdSabotageversuche an der Antenne sind wirkungslosBeeper intergriertSpritzwassergeschützt, für Aussenanwendungen geeignet Maße:220x220x50mm Stromversorgung: 12V GleichspannungStromaufnahme ca. 280mA Voreingestellt: EPC, Wiegand 34bit, 30dBVoreingestellt: Lesepause nach Erkennung 5 Sekunden(gilt nur für den aktuell zuletzt gelesenen Transponder) Die Leitungslänge bis zum Controller kann bis zu 100m betragen. Leseabstand: bis zu 10m, (je nach Gegebenheiten)Transpondertyp: U-Code HSL oder kompatibleLieferung inkl. Masthalterung
Verdrahtung mit Netzwerk-Controller
Zur Information: UHF-Transponder werden gut erkannt wenn Sie als Aufkleber auf eine KFZ-Windschutzscheibe geklebt werden (Bitte min. 5cm Abstand zu Metallholmen einhalten) E801 oder E802Oder als Schraubmontage an einem KFZ-Zeichen Halter oder geklebt hinter der Kunststofffrontschürze E840Die Dual-Karten K600-A-UNI+UHF haben einen UHF und einen 125khz LF Transponder um mehrere Systeme zu bedienen. Die Karten werden gut gelesen wenn sie in der Hand gehalten zur Antenne gezeigt werden, es entsteht aber eine starke Reichweiteneinschränkung wenn die Karten dicht am Körper getragen werden. Wasser oder Metall schwächt das Lesefeld.
Zubehör:
RS232 auf USB Adapter
Installationsleitung Meterware
TCP-IP ControlleroderController Kompakt
USB-Tischlesegerät
Transponder

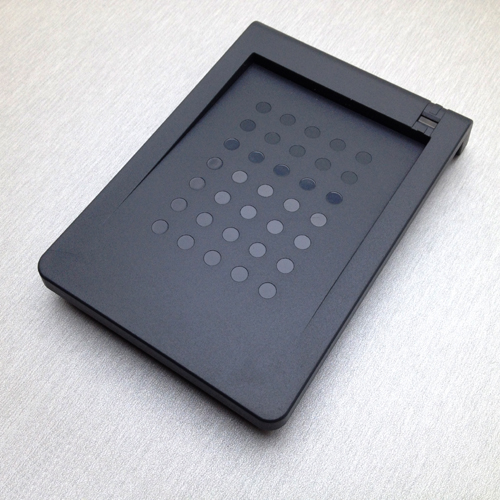

RFID USB-Schreib-/Lese-Tischgerät 860-960Mhzfür UHF Transponder geeignet
Geeignet für UHF Transponder
Farbe: anthrazitLesedistanz: bis zu 60cm (je nach Transpondertyp)
Lieferung inkl. USB Kabel
Voreingestellt für Zutrittssysteme mit Wiegand26 AusgangBequemes Auslesen und Verwalten der Transponder am Schreibtisch
passend zur KFZ-Antenne A401UHF
passende Transponder
UHF Leseantenne mit 3m ReichweiteGeeignet für alle berührungslosen UHF-Transponder 868Mhz oder kompatibleSabotagesicher da die Auswerteelektronik im Sicherungsbereich montiert wird
Sabotageversuche an der Antenne sind wirkungslos
Beeper intergriert
Spritzwassergeschützt, für Aussenanwendungen geeignet
Maße:160x160x55mm
Stromversorgung: 12V Gleichspannung
Stromaufnahme ca. 280mA
Voreingestellt: EPC, Wiegand 34bit, 30dB
Voreingestellt: Lesepause nach Erkennung 5 Sekunden
(gilt nur für den aktuell zuletzt gelesenen Transponder)
Die Leitungslänge bis zum Controller kann bis zu 100m betragen.
Lesedistanz: bis zu 5m, (je nach Gegebenheiten)
Transpondertyp: U-Code HSL oder kompatible
Lieferung inkl. Masthalterung
Download Schaltpläne:Verdrahtung mit W2-2Verdrahtung mit Netzwerk-Controller
Zur Information: UHF-Transponder werden gut erkannt wenn Sie als Aufkleber auf eine KFZ-Windschutzscheibe geklebt werden (Bitte min. 5cm Abstand zu Metallholmen einhalten) E801 oder E802Oder als Schraubmontage an einem KFZ-Zeichen Halter oder geklebt hinter der Kunststofffrontschürze E840Die Dual-Karten K600-A-UNI+UHF haben einen UHF und einen 125khz LF Transponder um mehrere Systeme zu bedienen. Die Karten werden gut gelesen wenn sie in der Hand gehalten zur Antenne gezeigt werden, es entsteht aber eine starke Reichweiteneinschränkung wenn die Karten dicht am Körper getragen werden. Wasser oder Metall schwächt das Lesefeld.
Zubehör:
Installationsleitung Meterware
TCP-IP ControlleroderController Kompakt
USB-Tischlesegerät
Transponder
Transponder LabelRFID Chip: ISO-18000-6CFrequenz: 868 MhzReichweite bis zu 10mMaße: 145mm x 10mm x 0,5mmFarbe: weiß mit flexibler AntenneAufdruck Chipnummer: neinAufkleber Chipnummer: neinSelbstklebend: jaReichweite bis zu 10m
Clip-TransponderRFID Chip: ISO-18000-6CFrequenz: 868 MhzReichweite je nach Leseantenne bis zu 4mMaße: 70x26x13mmFarbe: lichtgrauReichweite je nach Empfangsantenne bis zu 4m
passende Leseantenne

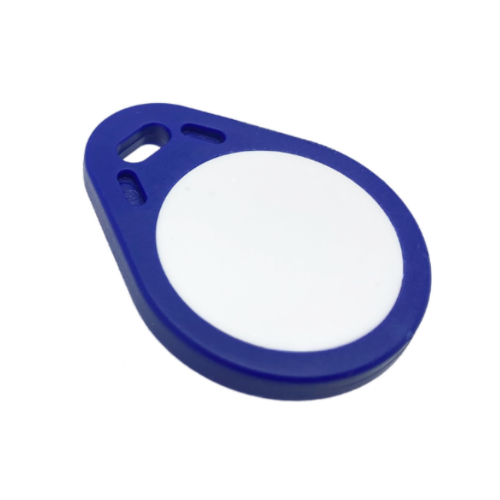

SchlüsselanhängerRFID Chip: EPC Gen2Frequenz: 868 Mhz, UHFReichweite je nach UHF Antenne, bis zu 5mMaße: 91mm x 28mm x 3mmSchlüsselring: neinFarbe: blauAufdruck Chipnummer: neinAufkleber Chipnummer: nein
Nur für UHF Antennen im EPC ModusReichweite je nach Empfangsantenne bis zu 5m
Transponder Label UHFRFID Chip: ISO-18000-6CFrequenz: 868 MhzReichweite bis zu 4mMaße: 34x16x2mmFarbe: weiß in Silikon ummanteltTemperaturbeständigkeit: 85°C bis zu 60min120°C bis zu 10min200°C bis zu 10sekAufdruck Chipnummer: neinAufkleber Chipnummer: neinSelbstklebend: nein
Reichweite je nach Empfangsantenne bis zu 4m
SchlüsselanhängerRFID Chip: EPC Gen2Frequenz: 868 Mhz, UHFReichweite je nach UHF Antenne, bis zu 5mMaße: 50mm x 38mm x 7mmSchlüsselring: neinFarbe: blauAufdruck Chipnummer: neinAufkleber Chipnummer: nein
Reichweite je nach Empfangsantenne bis zu 6m

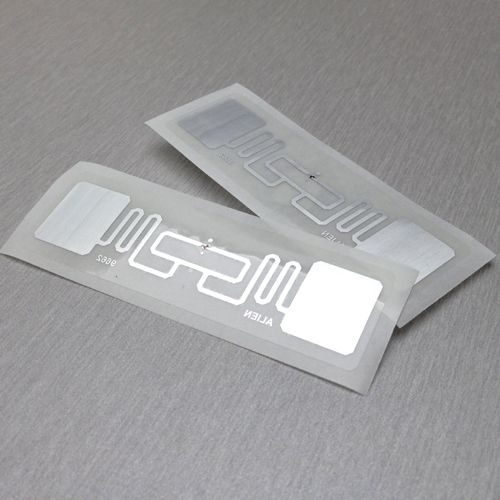

Transponder Label
RFID Chip: ISO-18000-6C
Frequenz: 868 Mhz
Reichweite bis zu 10m
Maße: 73mm x 23mm x 0,25mm
Farbe: Transparent mit flexibler Antenne
Aufdruck Chipnummer: nein
Aufkleber Chipnummer: nein
Selbstklebend: ja
Reichweite bis zu 10m

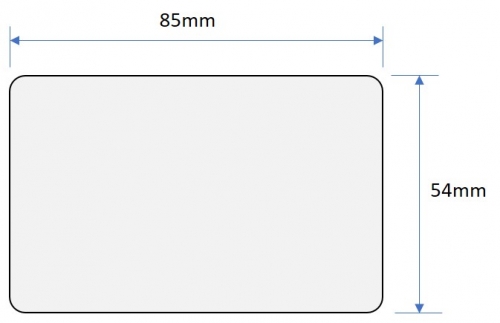

ISO-Karte DualISO14443 1k 4byteund EPC Gen2 ISO18000-6CFrequenz: 13,56 Mhz und 868 MhzMaße: 85mm x 54mm x 0,8mmFarbe: weißAufdruck Chipnummer: neinFür die Bedruckung mit Transferdruck geeignet.
Reichweite je nach Empfangsantenne bis zu 10m
Kartendruck mit Ihrer Gestaltung wie Logo und Nummern nach Ihren Vorgaben:
(S/W) Schwarzweiß Druck mit Transferdruck Lieferzeit ca. 1 Woche
Farbdruck mit Transferdruck Lieferzeit ca. 1 Woche
Farbdruck mit Offsetdruck Lieferzeit ca. 6 WochenDieser Transponder ist auch in Systemen vieler Hersteller einsetzbar.
RFID Leseeinheit mit integrierten Magnet für Aktivierung von RFID Karten und Schlüsselanhänger mit Schaltkontakt
Kompatibel mit EM4102 RFID Technik
Massives Kunststoffgehäuse
Für Montage z.B. an Türen mit Anschluss an separate Auswerteeinheit
Sabotagesicher da die Auswerteelektronik / Controller im Sicherungsbereich montiert wird
LED und Beeper integriert
Standby= LED rot
Erkennung Transponder=LED kurz grün
Beeper und grüne LED extern ansteuerbar
Wasserdicht vergossen, für Aussenanwendungen geeignet
Maße:110x48x20mm
Lochabstand Befestigungsplatte 75mm
Spannungsversorgung: 12V Gleichspannung
Stromaufnahme: ca. 45mA
Temperaturbereich: -20°C bis 60°C
Schutzklasse: IP68
Leitungslänge: 20cm
Lesegeschwindigkeit: ca. 0,1 Sekunden
Interface: Wiegand26 / Wiegand 34 bit umschaltbar
2 Adern für Datenübertragung (Senden und Empfangen)
Die Leitungslänge bis zum Controller kann bis zu 100m betragen.
Leseabstand: bis zu 6cm
Transpondertyp: 125 khz , EM4102, EM4100, EM4200, Unique oder kompatibel (UID)
Optionales Zubehör:
Installationsleitung Meterware
TCP-IP ControlleroderController Kompakt
Transponder
Aktive RFID Leseantenne für berührungslose EM Transponder
Massives Kunststoffgehäuse
Sabotagesicher da die Auswerteelektronik / Controller im Sicherungsbereich montiert wird
Sabotageversuche an der Antenne sind wirkungslos
LED und Beeper integriert
Standby= LED aus
Erkennung Transponder=LED kurz grün
Beeper und grüne LED extern ansteuerbar
Wasserdicht vergossen, für Aussenanwendungen geeignet
Maße:86x86x19mm
Lochabstand Befestigungsplatte 60mm
Für Montage auf UP-Dosen geeignet
Spannungsversorgung: 12V Gleichspannung
Stromaufnahme: ca. 45mA
Temperaturbereich: -20°C bis 60°C
Schutzklasse: IP68
Leitungslänge: 20cm
Lesegeschwindigkeit: ca. 0,1 Sekunden
Interface: Wiegand 26 / Wiegand 34 bit umschaltbar
2 Adern für Datenübertragung (Senden und Empfangen)
Die Leitungslänge bis zum Controller kann bis zu 100m betragen.
Leseabstand: bis zu 6cm
Transpondertyp: 125 khz , EM4102, EM4100, EM4200, Unique oder kompatibel (UID)
Zubehör:
Installationsleitung Meterware
TCP-IP ControlleroderController Kompakt
Transponder
Aktive RFID Leseantenne für berührungslose EM Transponder Sabotagesicher da die Auswerteelektronik / Controller im Sicherungsbereich montiert wirdSabotageversuche an der Antenne sind wirkungslos LEDs und Beeper integriertWasserdicht vergossen, für Aussenanwendungen geeignet Maße:88x88x15mmFarbe: reinweiß hochglänzend Spannungsversorgung: 12V GleichspannungStromaufnahme: ca. 30mAInterface: Wiegand 26/34 bit umschaltbar 2 Adern für Datenübertragung Die Leitungslänge bis zum Controller kann bis zu 100m betragen. Leseabstand: bis zu 10cmTranspondertyp: 125 khz , EM4102, EM4100, EM4200, Unique oder kompatibel (UID)
Statusanzeige: Rote LED an
Transpondererkennung: Grüne LED an, Beeper anDatenblatt
Optionales Zubehör:
Installationsleitung Meterware
TCP-IP ControlleroderController Kompakt
Transponder
Zutrittskontrolle - Türcontroller für 4 Türen verwaltbar am Windows PC
Medienunabhängig,
geeignet für: RFID Transponder Lesegeräte (125khz, 13,56 Mhz, 868 Mhz), Code-Tastaturen, Fingerprint, Magnetkartenleser, Barcodeleser, etc.
4 Relaisausgänge für Türöffner, Schrankenanlage, etc.
Beliebig viele Controller der IK-Point SC300xNT Serie können zentral über die Zutrittskontrollsoftware verwaltet und damit Personen für eine nahezu unbegrenzte Anzahl von Türen etc. zentral berechtigt werden.
Eingänger für externe Taster und Türsensor
Türüberwachung mit Ereignisspeicherung: Türöffnung, Zutritt Auswertung, Live Überwachung, Speicherung unerlaubtes Öffnen, etc.
Die Leitungslänge bis zum Wiegandleser kann jeweils bis zu 100m betragen
IP Netzwerkanschluss für Verbindung zur PC Managementsoftware
Schnelle und einfache Inbetriebnahme mit Controller Schnellsuche und Installationsassistent
Nutzung als leistungsfähiger Türcontroller mit Windows-Software oder als einfaches System mit Grundfunktionen als Webbrowser
Transponder können auf vier Arten ins System eingelernt werden:- Einlernen am Türleser- Einlernen von EM4102 Transponder mit USB-Lesers z.B. als Wiegand 26 RD106-EM-WEG26- Einlernen von MIFARE Classic® Tramsponder mit USB-Lesers z.B. als Wiegand 34 - Handeingabe an der PC-Tastatur (wenn die Wiegand Nummer bekannt ist)
Arbeitsspeicher für bis zu 20.000 Personen
Ereignisspeicher bis zu 100.000 Ereignisse
Ruhestromaufnahme: ca. 110mA
Maße Platine: 160x106mm
Die integr. Ausgangsrelais mit max. 12 Volt beschalten oder sep. Relais nachschalten
inkl. LAN/Schnittstelle Schnittstelle RJ45 mit IP Adresse einstellbar
inkl. 4 x Wiegand 26/34 Schnittstellen (4x Eingangsleser)
4x Tastereingang für Türöffnung (Schaltung Relaiskontakt)
4x Anschluss für Türüberwachung (Eingang für Türsensor)
Deutschsprachige Windows Software (kostenpflichtig)
Achtung! Die neuen SC300xNT Controller sind nicht mit den alten SC90xNT Controllern kompatibel
Schaltbilder
Verdrahtung am Beispiel SC3001NT
Deutsche Anleitung der englischen Software
Deutsche Anleitung der deutschen Software
Zubehör
Installationsmaterial Kabel Meterware
Ausgangsplatine für Alarmschaltung Türöffnung, Türstatus
Gehäuse leeroderGehäuse mit Netzteil
Wlan Adapter
- Leser EM4102
- Leser Legic, Hitag, UHF
- Neu: Managed Fingerprint Lesegeräte
Türöffner
Türkontakt
Systemoffener Tür-Controller Version 1.1 ab Verkaufsdatum 17.05.2024Zutrittskontrollsystem für Wiegandfähige Zutrittsleser oderals Auswerteeinheit als EMA-Scharf-/Unscharfschaltung
1000 Speicherplätze für Transponder oder PIN-Codes
Davon 989 Benutzer, 10 Gäste und 1 Sperrtransponder
Nur Transponder oder PIN-Code
pro Gästetransponder kann die Anzahl der Türöffnungen 1 bis 10 hinterlegt werden
Der Sperrtransponder kann zum vorübergehenen Sperren einer Tür verwendet werden
Multiuser Funktion: 2-9 Personen müssen anwesend sein um die Tür zu öffnen (Transponder oder PIN)
Sperrfunktion: nach 10 Fehlversuchen mit Fremdtranspondern oder PIN-Code Eingaben sperrt sich das Sboard für 10 Minuten
Sammelmodus einsstellbar: Alle Transponder die jetzt vor den Leser gehalten werden, öffnen die Tür und werden dauerhaft abgespeichert
Einzelne Transponder auch bei Verlust löschbar
Externer Türöffnertaster anschließbar
LED und Beeper Ausgang für Anzeige am Lesegerät
Ausgangsrelais über Jumper verstellbarSpannung wird direkt durchgeschaltet (Werkseinstellung) oder potentialfreier Relaiskontakt Wechsler
Impuls 1-99 Sekunden oder Dynamisch AN-AUS-AN-AUS ...
Stromausfallsicherer EEPROM Speicher
Kein PC-Anschluss
Kopieren des gesamten Speicherinhalts in ein oder mehrere sBoards als "Sicherheitskopie" oder als schnelles Anlegen für mehrere Türen
Wiegand-Eingang 26-44bit oder 56 oder 58bit z.B. für RFID Leser EM4102, HITAG, ISO14443, LEGIC, UHF, usw. mit oder ohne PIN-Code Tastatur, QR-Code Scanner, Fingerprintlesegeräte, Biometrische Gesichtserkennung
Bei Verwendung mit ISO14443 Wandlesern bitte immer auch die ISO14443 Programmierkarte mitbestellen, oder alternativ die mitgelieferte Fernbedienung verwenden
Maße:65x54x19mm
Gewicht: 40g
Einsatztemperatur: -40°C bis 60°C
Stromversorgung: 12V Gleichspannung
Stromaufnahme: ca. <20mA
Belastung Ausgänge: max 2A
inkl. Infrarot Programmiergerät für alle Änderungen, Einstellungen (Passwortschutz 6-stellig)inkl. Programmierkarte nach Auswahl für EM4102 Wandleser oder ISO14443
Englische Bedienungsanleitung
Deutsche Bedienungsanleitung als PDF Download bis Verkaufsdatum 16.05.2024
Deutsche Bedienungsanleitung als PDF Download ab Verkaufsdatum 17.05.2024
Betriebsanzeige: LED rotLED und Signaltöne abschaltbar
Verdrahtungsvarianten
Wie öffne ich das Gehäuse?
Zubehör
Installationsleitung Meterware
Passende Leser mit EM-Technologie
Passende Leser mit ISO14443
Passende Leser andere
Netzteile
Türöffner
